TELINK BLE + IEEE802.15.4 MULTI STANDARD WIRELESS SOC

Es unterstützt BLE 5.0 mit 2X Datenrate, 4X Langstrecken (LR), 8X Erweiterung (AE), bis zu 8 Antennen für die Innenpositionierung, sowohl von Telink als auch von SIG BLE Mesh, ZigBee, RF4CE, HomeKit, Thread, ANT und 2,4 GHz proprietär.

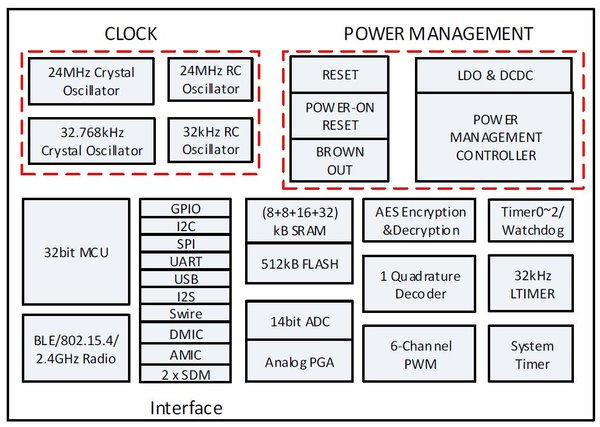

Es bietet 32-Bit-MCU, BLE / 802.15.4-2,4-GHz-Radio, 64-KB-SRAM, 512-KB-Flash, 14-Bit-ADC mit PGA, AMIC, DMIC, Stereo-Audioausgang, 6-Kanal-PWM, einen Quadraturdecoder (QDEC) und flexible GPIO Schnittstellen sowie andere dezentrale Blöcke, die für IoT-Anwendungen erforderlich sind.

Die TLSR8x5x-Familie umfasst außerdem auch ein mehrstufiges Power-Management-Design, das einen äußerst stromsparenden Betrieb ermöglicht und somit ideal für den Einsatz in Wearable- und Strombeschränkte Anwendungen geeignet ist. Alle optionalen Funktionen von BT 5.0 sind ZigBee 3.0-zertifiziert, haben Thread v1.1 und die HomeKit-Authentifizierung ist ebenfalls bereits eingebettet. Deshalb sind keine zusätzlichen externen Geräte erforderlich.

Die neue 825x-Familie ist ein Marktführer in LP RF Connectivity.

Features:

Unterstützte Standards

• BLE 5.1 (Long Range, 2Mbps) + winkelbasierte Positionierung mit bis zu 8x Antennen
• BLE Mesh, 6LoWPAN/Thread, 802.15.4, Zigbee 3.0, RF4CE, HomeKit
• ANT/ANT+

Schnittstellen

• I/O: SPI, USB 2.0, I2C, UART, I2S
• Bis zu 32 GPIOs
• Voice In: Digitales und analoges Mikrofon, Dual-Mikrofon
• Audioausgang: SDM (Mono), Stereoanlage
• PWM: Bis zu 6 Kanäle

Leistung

• HF-Empfindlichkeit

        Bis zu -97dBm bei BLE 1Mbps;

        Bis zu -100dBm @ 802.15.4

• Leistung bei 3V:

       TX Gesamtchip 4,8mA @0dBm, 17mA@10dBm

        RX gesamter Chip 5,3mA

       Schlafmodus mit externem Wakeup: 0,4uA

       Maximale HF-Leistung: 10dBm

• 32bit MCU, biz zu 48MHz

       512KB Flash mit Flash-Verschlüsselung

       64K SRAM (8K + 8K + 8K + 16K Retention)

       Eindeutige Chip-ID

• Stücklistensicherung

       32k Kristall optional

       Integrierte HF-Anpassungsschaltung

       Minimale externe Komponenten

Leistung

• Embedded LDO, DC-DC
• ADC zur Batterieüberwachung
• 1,9 ~ 3,6V

Sensorunterstützung

• 14bit ADC mit PGA
• Temperaturfühler
• IR-Modulatoren mit FIFO-Steuerung
• Quadraturdekodierer
• Komparator mit niedriger Leistung

SIM-Karte

• Native 7816 Interface-Unterstützung

Paket

• QFN32, QFN48, QFN32, QFN48

Anwendungen:

• Smartphone- und Tablet-Zubehör
• Tragbare Geräte
• Gebäudeautomation
• Unterhaltungselektronik
• RF-Fernbedienung
• Kabelloses Spielzeug
• Smart Grid
• Industrielle Steuerung
• Sport- und Fitnesstracking
• Intelligente Beleuchtung, intelligente Heimgeräte
• Intelligente Logistik, Transport, Stadt
